【圖】高壓電磁閥工作原理

    高壓電磁閥的作用是實現液壓、氣動系統的自動控制，其工作原理是通過電信號控制電磁線圈通電銜鐵吸合、電磁線圈斷電銜鐵由彈簧復位，帶動閥芯運動，從而達到系統自動控制的目的。

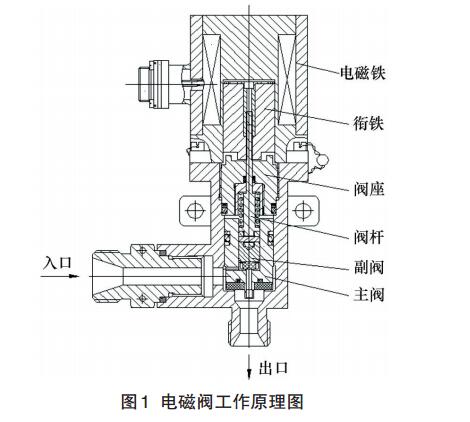

    高壓電磁閥的結構如圖1所示，主要有副閥、主閥、銜鐵、電磁鐵、閥座、閥桿、彈簧等零部件組成。電磁閥為常閉結構，當電磁鐵斷電時，副閥在彈簧力的作用下密封于主閥上，實現副閥密封副（副閥與主閥小R面）密封。

    氣壓從入口通入，通過先導孔處通入主閥上端容腔，主閥在氣壓力作用下壓在殼體R密封面上，保證主閥密封副（主閥與閥體R面）密封。當電磁鐵通電時，銜鐵在電磁鐵吸力拉動下，帶動副閥向上運動，副閥密封處打開，主閥上端容腔內氣體由主閥的排氣孔排出，使上端容腔壓力迅速下降，主閥在氣壓力作用下向上運動，電磁閥打開，入口、出口壓力平衡，開始正常通氣，直至電磁鐵斷電。
